Ürün Özellikleri

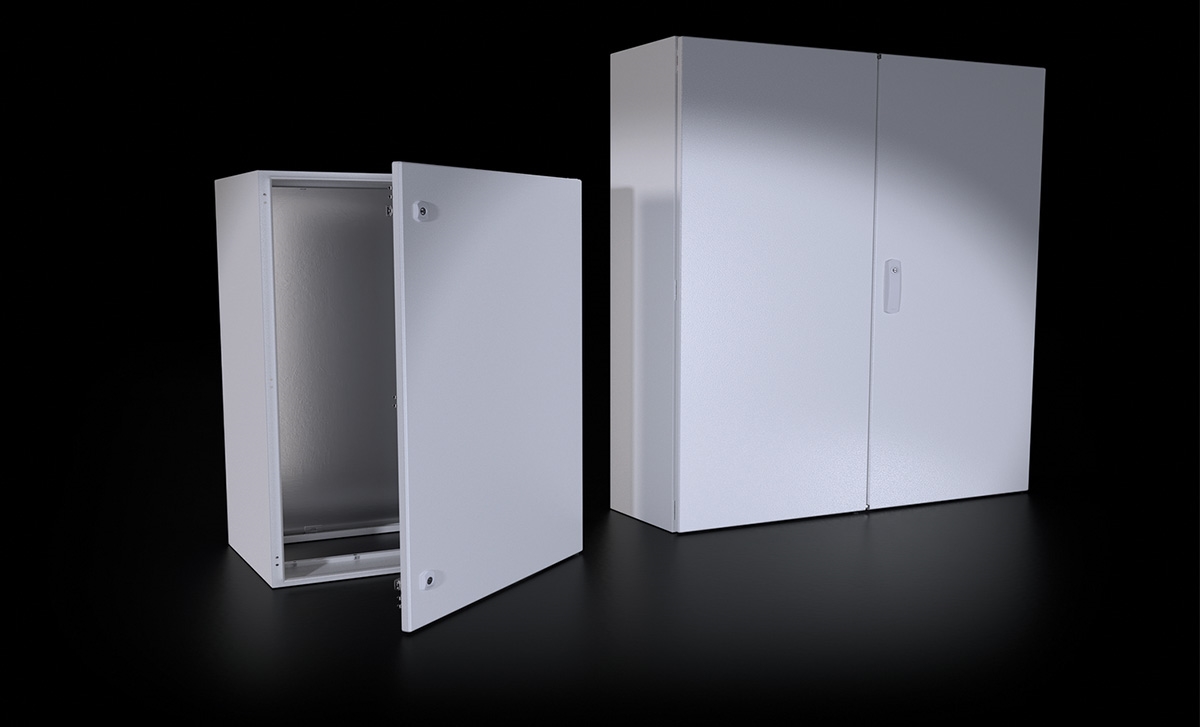

  • Duvar Tipi / Baza ile Dikili Tip, İç Ortama uygun / Dış ortam opsiyonlu(a) Pano

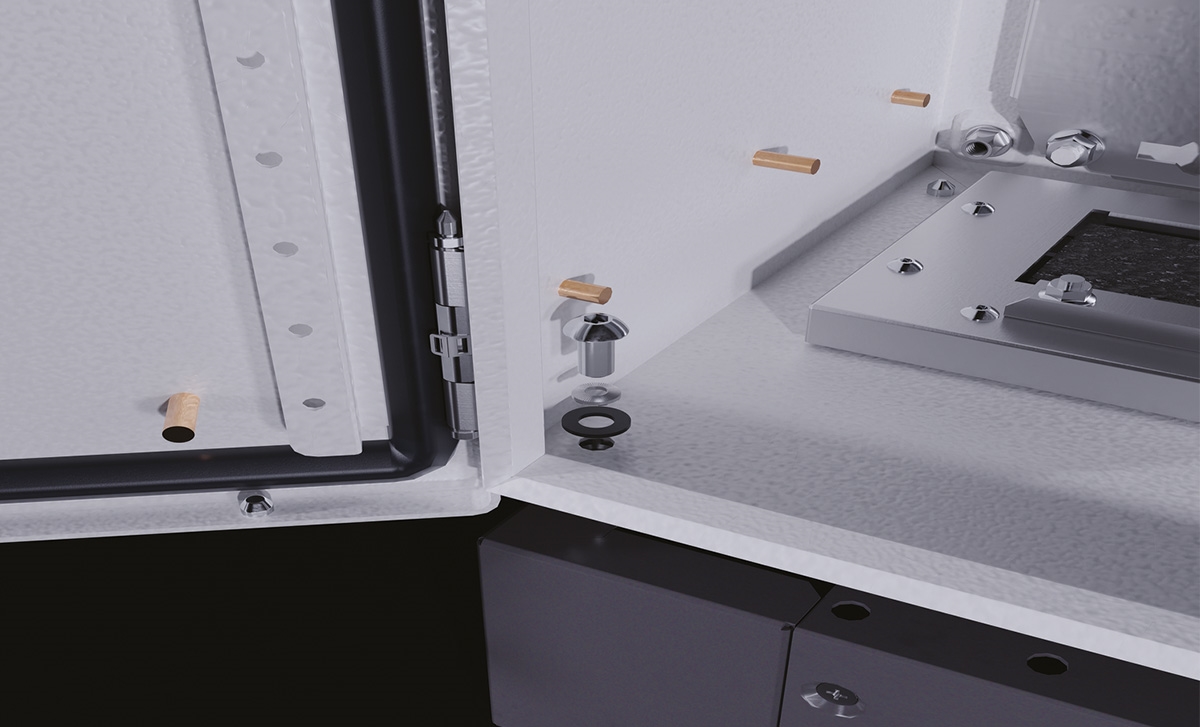

  • 130° sağa-sola açılır kapı, çeyrek dönüşlü tek  veya kollu double-bit kilit sistemi, montaj plakalı
  • IEC 62208 ve UL508A standartlarına uygun
  • IEC EN 60529'a göre, Tek Kapılarda: IP66 Koruma / NEMA 4 Koruma, Çift Kapılarda: IP54 Koruma / NEMA 12 Koruma
  • EN ISO 12944-2'ye göre C3-M korozyon seviye dayanımı
  • IEC EN 60529'a göre IK10 Koruma

Malzeme:
Gövde, Kapı: DC-01 Çelik sac
Montaj Plakası: DX51 Galvaniz kaplı çelik sac

Yüzey İşlem:
Gövde, Kapı: Nano kaplama üzeri RAL 7035 pütürlü toz boya uygulaması

Ürün İçeriği:
Gövde, Kapı (5mm double-bit kilit), Montaj Plakası, Kablo Giriş plakası

Opsiyonlar:
Duvar Tutucuları, topraklama kabloları ve diğer aksesuarlar

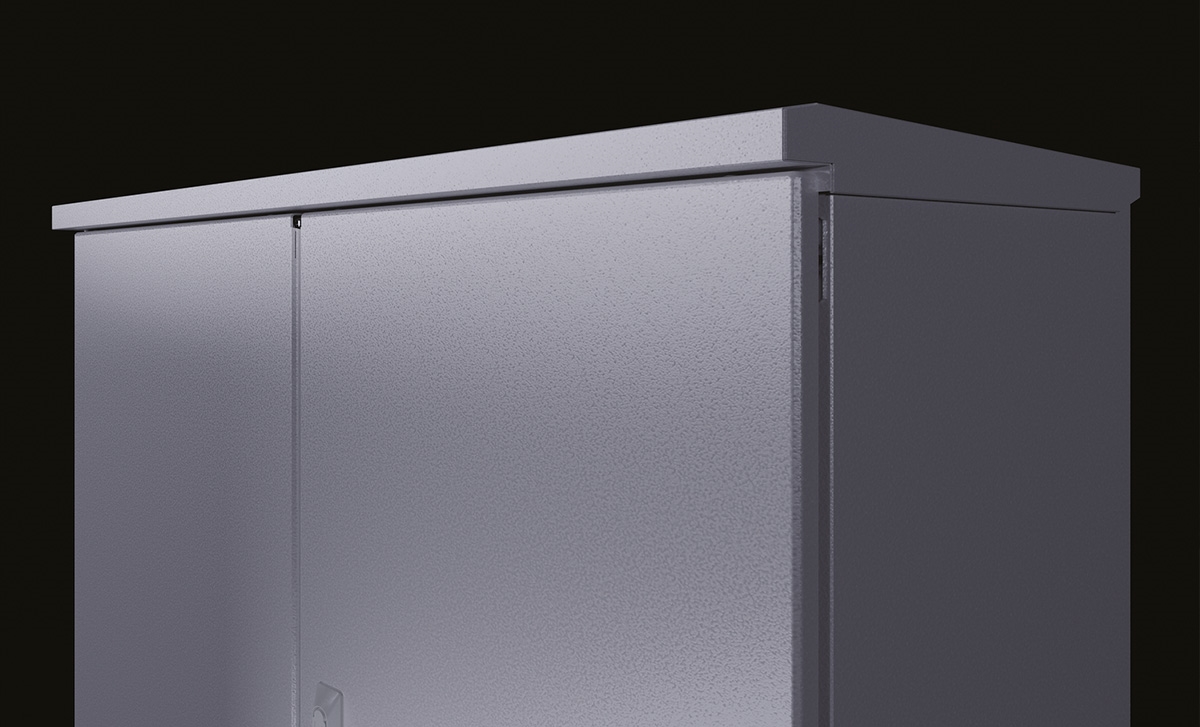

(a): Dış ortam uygulamaları için "Dış Ortam Çatısı" kullanımı gereklidir. Ürünün kullanılacağı yerler EN ISO 12944-2'ye göre C3-M korozyon seviyesine uygun olmalıdır.


CE EAC ROHS Dekra UKCA

Dokümanlar

Pano Ölçüleri

Seçilen Ürün: DM Large Pano

   Ürün KoduGenişlik(W)Yükseklik(H)Derinlik(D)VersiyonKapı
2D DXF3D STEP241.123100012003006Çift
2D DXF3D STEP241.124100012004006Çift
2D DXF3D STEP241.130100010003004Çift
2D DXF3D STEP241.140120012004006Çift
2D DXF3D STEP241.143100014003006Çift
2D DXF3D STEP241.144100014004006Çift
2D DXF3D STEP241.230120012003006Çift
2D DXF3D STEP241.83012008003004Çift
2D DXF3D STEP241.84012008004004Çift
2D DXF3D STEP242.144120014004006Çift
2D DXF3D STEP246.12460012004005Tek
2D DXF3D STEP246.14060010004003Tek
2D DXF3D STEP248.12480012004005Tek
2D DXF3D STEP248.14080010004003Tek
