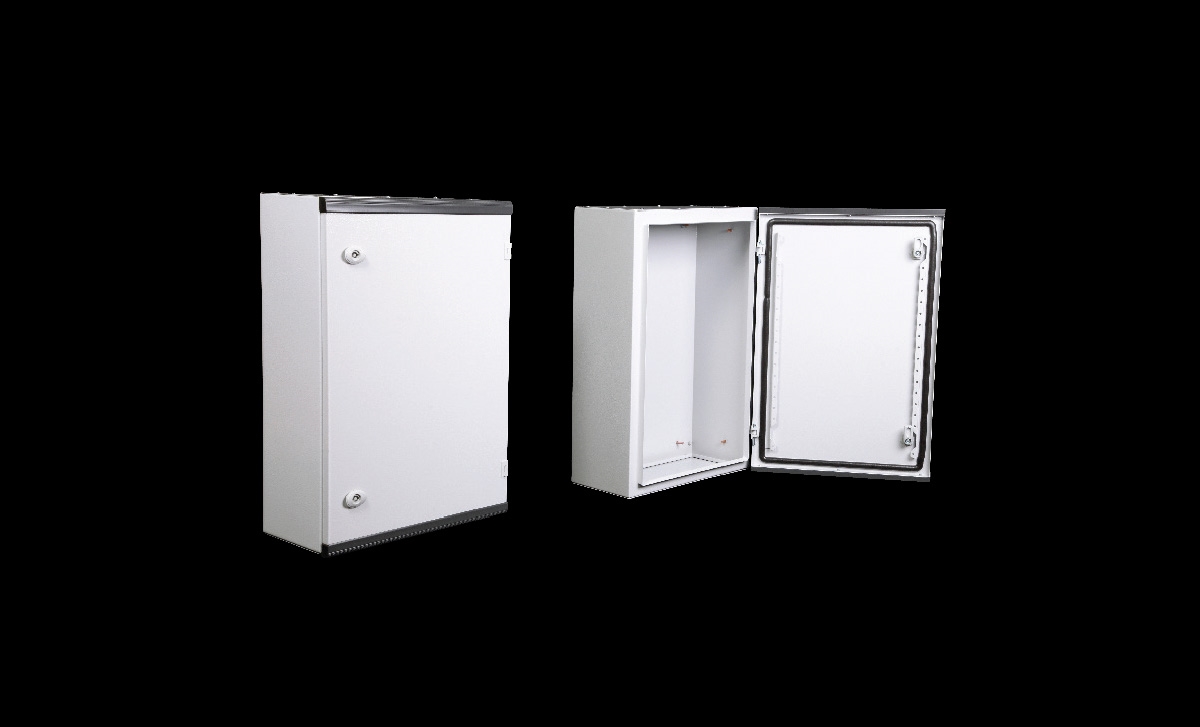

Ares Serisi Duvar Tipi Panoları - Montaj Plakalı, Düz Kapılı

Ürün Özellikleri

Duvar Tipi / Baza ile Dikili Tip, İç Ortama uygun / Dış ortam opsiyonlu(a) Pano

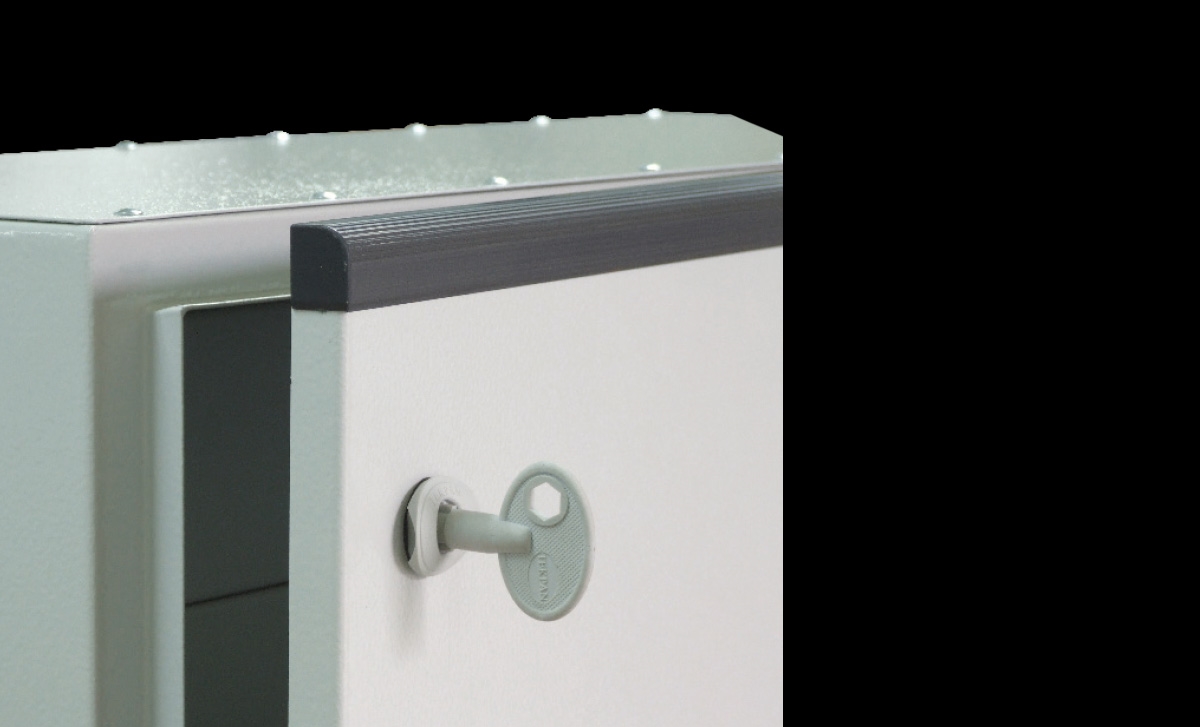

180° sağa-sola açılır kapı, çeyrek dönüşlü tek kilit sistemi, montaj plakalı
IEC 62208 standartlarına uygun
IEC EN 60529'a göre IP66 Koruma
EN ISO 12944-2'ye göre C3-M korozyon seviye dayanımı
IEC EN 60529'a göre IK08 Koruma

Malzeme:
Gövde, Kapı: DC-01 Çelik sac
Montaj Plakası: DX51 Galvaniz kaplı çelik sac

Yüzey İşlem:
Gövde, Kapı: Nano kaplama üzeri RAL 7035 pütürlü toz boya uygulaması

Ürün İçeriği:
Gövde, Kapı (5mm double-bit kilit), Montaj Plakası, Alt-üst Kablo Giriş plakası

Opsiyonlar:
Duvar Tutucuları, topraklama kabloları ve diğer aksesuarlar

(a): Dış ortam uygulamaları için "Dış Ortam Çatısı" kullanımı gereklidir. Ürünün kullanılacağı yerler EN ISO 12944-2'ye göre C3-M korozyon seviyesine uygun olmalıdır.

Dokümanlar

Pano Ölçüleri

ÖLÇÜLER

Seçilen Ürün: Ares Serisi Duvar Tipi Panoları - Montaj Plakalı, Düz Kapılı

		Ürün Kodu	Genişlik(W)	Yükseklik(H)	Derinlik(D)	Kapı
2D DXF	3D STEP	101.250	300	400	150	Tek
2D DXF	3D STEP	101.251	300	400	200	Tek
2D DXF	3D STEP	101.252	400	400	200	Tek
2D DXF	3D STEP	101.253	400	500	200	Tek
2D DXF	3D STEP	101.254	400	600	200	Tek
2D DXF	3D STEP	101.255	400	600	280	Tek
2D DXF	3D STEP	101.256	500	600	200	Tek
2D DXF	3D STEP	101.257	500	700	200	Tek
2D DXF	3D STEP	101.258	500	700	280	Tek
2D DXF	3D STEP	101.259	600	800	200	Tek
2D DXF	3D STEP	101.260	600	800	280	Tek
2D DXF	3D STEP	101.261	600	1000	280	Tek
2D DXF	3D STEP	101.262	600	1150	280	Tek
2D DXF	3D STEP	101.263	800	1000	280	Tek
2D DXF	3D STEP	101.264	800	1150	280	Tek
2D DXF	3D STEP	101.265	500	500	200	Tek
2D DXF	3D STEP	101.266	500	500	280	Tek
2D DXF	3D STEP	101.267	800	800	200	Tek
2D DXF	3D STEP	101.268	800	800	280	Tek
