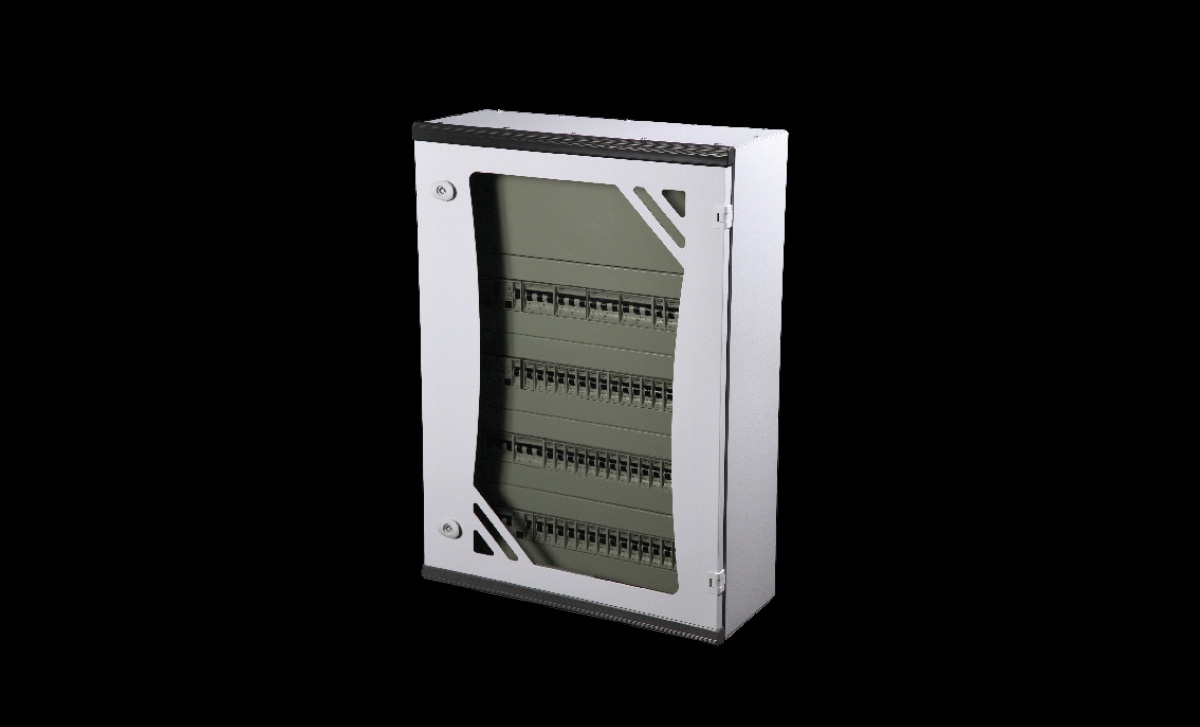

Ares Serisi Duvar Tipi Panoları - Montaj Plakasız, Cam Kapılı

Ürün Özellikleri

Duvar Tipi / Baza ile Dikili Tip, İç Ortama uygun / Dış ortam opsiyonlu(a) Pano

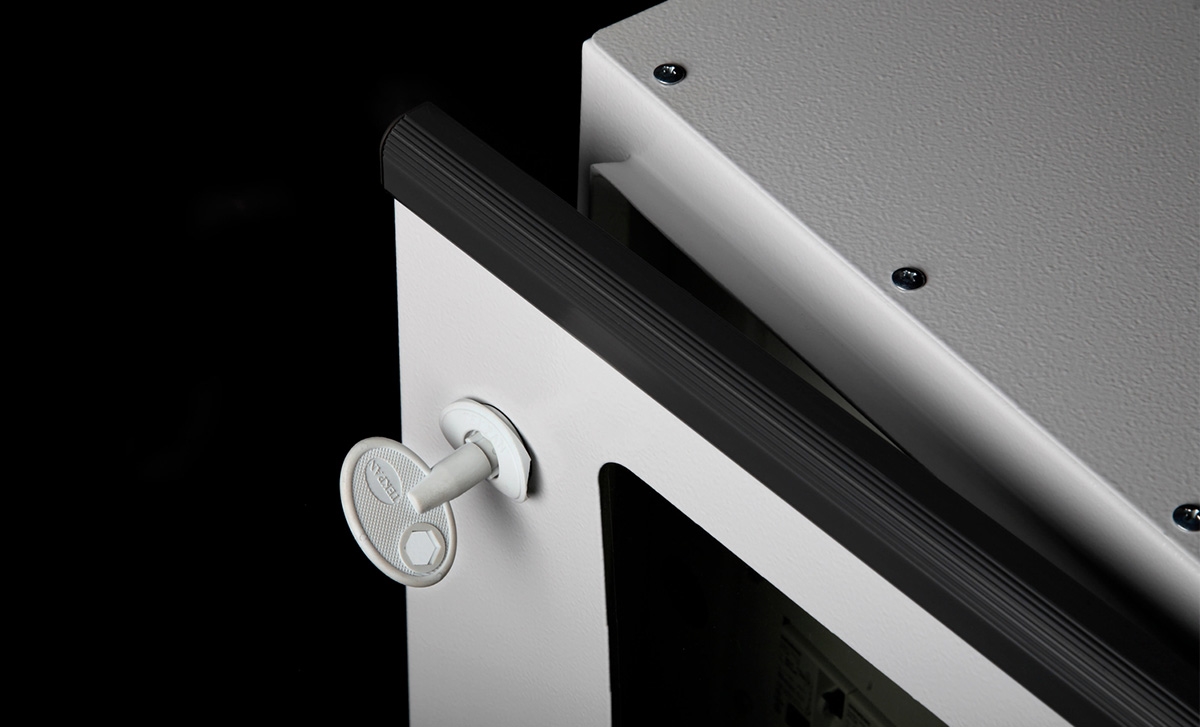

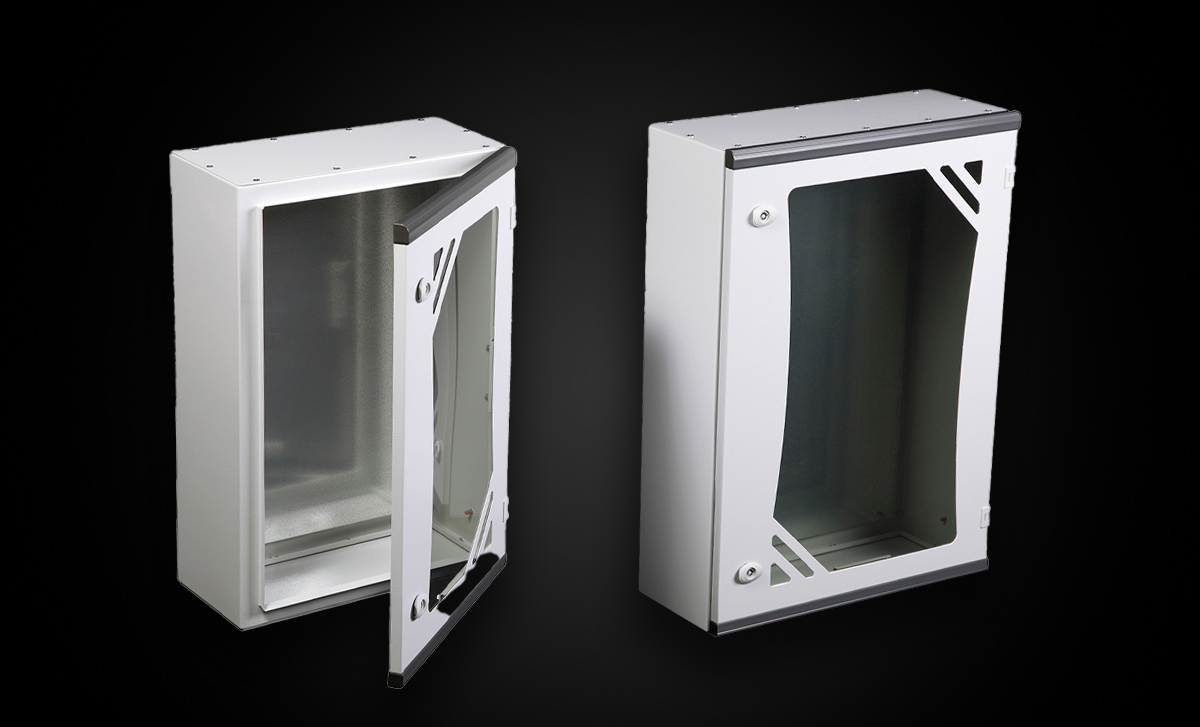

180° sağa-sola açılır camlı kapı, çeyrek dönüşlü tek kilit sistemi
IEC 62208 standartlarına uygun
IEC EN 60529'a göre IP54Koruma
EN ISO 12944-2'ye göre C3-M korozyon seviye dayanımı
IEC EN 60529'a göre IK08 Koruma

Malzeme:
Gövde, Kapı: DC-01 Çelik sac
Cam: 4,00mm Temperli Cam

Yüzey İşlem:
Gövde, Kapı: Nano kaplama üzeri RAL 7035 pütürlü toz boya uygulaması

Ürün İçeriği:
Gövde, Camlı Kapı (5mm double-bit kilit), Alt-üst Kablo Giriş plakası

Opsiyonlar:
Montaj Plakası, Duvar Tutucuları, topraklama kabloları ve diğer aksesuarlar

(a): Dış ortam uygulamaları için "Dış Ortam Çatısı" kullanımı gereklidir. Ürünün kullanılacağı yerler EN ISO 12944-2'ye göre C3-M korozyon seviyesine uygun olmalıdır.

Dokümanlar

Pano Ölçüleri

ÖLÇÜLER

Seçilen Ürün: Ares Serisi Duvar Tipi Panoları - Montaj Plakasız, Cam Kapılı

		Ürün Kodu	Genişlik(W)	Yükseklik(H)	Derinlik(D)	Kapı
2D DXF	3D STEP	101.553	400	500	200	Tek
2D DXF	3D STEP	101.554	400	600	200	Tek
2D DXF	3D STEP	101.555	400	600	280	Tek
2D DXF	3D STEP	101.556	500	600	200	Tek
2D DXF	3D STEP	101.557	500	700	200	Tek
2D DXF	3D STEP	101.558	500	700	280	Tek
2D DXF	3D STEP	101.559	600	800	200	Tek
2D DXF	3D STEP	101.560	600	800	280	Tek
2D DXF	3D STEP	101.561	600	1000	280	Tek
2D DXF	3D STEP	101.562	600	1150	280	Tek
2D DXF	3D STEP	101.563	800	1000	280	Tek
2D DXF	3D STEP	101.564	800	1150	280	Tek
2D DXF	3D STEP	101.565	500	500	200	Tek
2D DXF	3D STEP	101.566	500	500	280	Tek
2D DXF	3D STEP	101.567	800	800	200	Tek
2D DXF	3D STEP	101.568	800	800	280	Tek
